网络综合布线系统

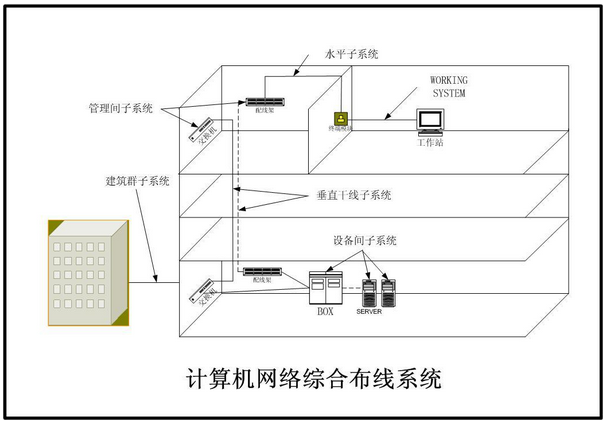

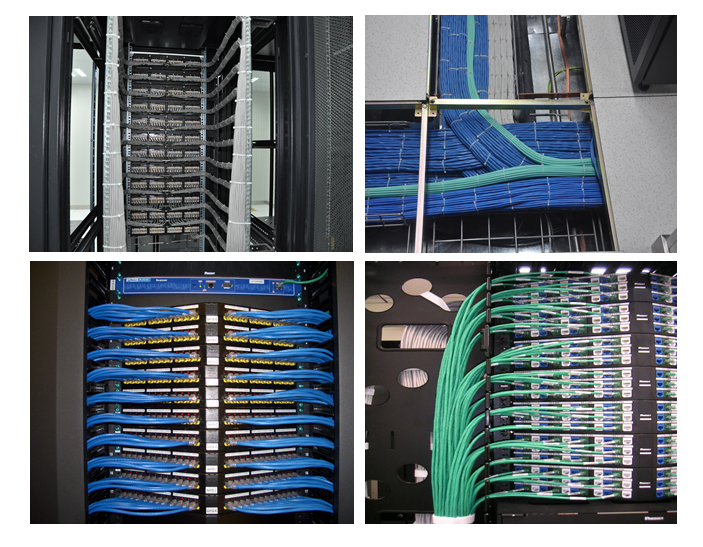

综合布线系统是企业信息化的基础,是建筑的神经系统,是基于传输语音、数据、影像和其他信息的标准结构化布线系统。它使语音和数据通信设备、交换设备和其它信息管理系统彼此相连接。系统由6个独立的子系统组成:工作区子系统、水平区子系统、管理子系统、干线子系统、设备间子系统、建筑群子系统。




1)实用性:综合布线系统将实现话音、数据通信等信号的统一传输。

2)灵活性:即任一信息点能够连接不同类型的终端设备,如电话、计算机、打印机、电脑终端、电传真机、各种传感器件以及图像监控设备等。

3)模块化:可互连所有话音、数据、图像、网络和楼宇自动化设备,以方便使用、搬迁、更改、扩容和管理。

4)扩展性:综合布线系统是可扩充的,以便将来有更大的用途时,很容易将新设备扩充进去。

5)经济性:因为模块化的结构,工作难度大大降低了日后因更改或搬迁系统时的费用。

6)通用性:我们选择了星型拓扑的物理结构,对不同传递速度的通信要求均能适应,可以支持和容纳多种计算机网络的运行。。

目前,Cat6网络布线已经普及,基于数据处理集群化和云计算的发展趋势,万兆铜缆系统Cat6A和Cat7将逐渐成为未来的主流。

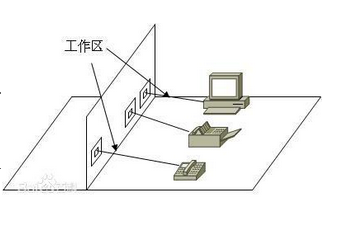

工作区子系统

指由配线(水平)布线系统的信息插座,延伸到工作站终端设备处的连接电缆及适配器组成。一个工作区的服务面积可按5~10平方米估算,每个工作区设置一个电话机或计算机终端设备,或按用户要求设置。工作区的UTP/FTP跳线为软线材料,即双绞线的芯线为多股细铜丝,现在主流的跳线都采用Cat5e或者Cat6双绞线缆,最大长度不应超过5M。

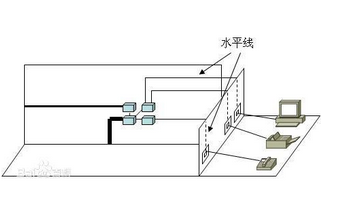

水平子系统:

指从楼层配线间至工作区用户信息插座,由水平电缆、中间配线设备等组成。采用星型拓扑结构。每个信息点均需接到管理子系统。从管理间子系统的配线架的背部端口至工作区的信息插座的最大距离不应大于90m。工作区的终端跳线、连接设备的设备跳线的总长度不应超过5M。水平布线系统施工是综合布线中施工量最大、最重要的工作,在建筑物施工完成后,不易变更。因此要施严格,保证链路性能。现在水平线缆一般都采用Cat5e或者Cat6跟Cat6A等双绞线缆,如有高速率应用的场合,应采用光缆。

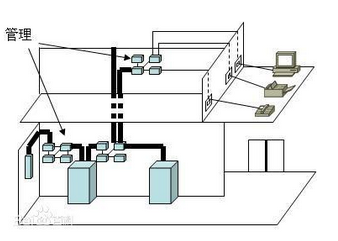

管理子系统

是指设置在楼层配线房、弱电井内,是水平系统电缆端接的场所,也是主干系统电缆端接的场所;由大楼主配线架、楼层分配线架、跳线、转换插座等组成。用户可以在管理子系统中更改、增加、交接、扩展线缆,用于改变线缆路由。管理子系统提供了与其他子系统连接的手段,使整个布线系统与其连接的设备和器件构成一个有机的整

本。是综合布线系统灵活性的集中体现。在管理点,根据应用环境用标记插入条来标出各个端接场。

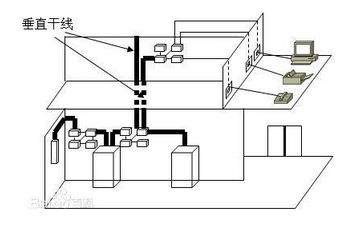

垂直干线子系统

由连接主设备间至各楼层配线间之间的线缆构成。其功能主要是把各分层配线架与主配线架相连。用主干电缆提供楼层之间通信的通道,使整个布线系统组成一个有机的整体。根据不同的终端设备,可以选择不同的干线线缆,语音传输可以选用大对数线缆传送,数据传输可以选择光缆或者双绞线线缆传输。

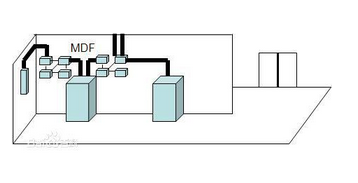

设备间子系统

由综合布线系统的建筑物进线设备、电话、数据、计算机等各种主机设备及其保安配线设备等组成。设备间内的所有进线终端应采用色标区别各类用途的配线区,设备间位置及大小根据设备的数量、规模、最佳网络中心等内容,综合考虑确定。

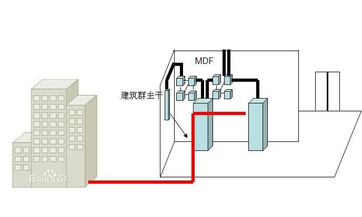

12.png建筑群子系统:

建筑群子系统由两个及两个以上建筑物的电话、数据、电视系统组成一个建筑群综合布线系统,包括连接各建筑物之间的缆线和配线设备(CD)组成建筑群子系统。建筑群子系统宜釆用地下管道敷设方式,管道内敷设的铜缆或光缆应遵循电话管道和入孔的各项设

计规定。此外安装时至少应预留1-2个备用管孔,以供扩充之用。建筑群子系统采用直埋沟内敷设时,如果在同一沟内埋入了其他的图像、监控电缆,应设立明显的共用标志。电话局引入的电缆应进入一个阻燃接头箱,再接至保护装置。建筑群子系统实现建筑物之间的相互连接,常用通信介质是光缆,主干线和建筑群间使用光缆。
